Durgun elektirik deneyi

Statik elektrik anlatılırken yapılabilecek çok güzel bir etkinlik…

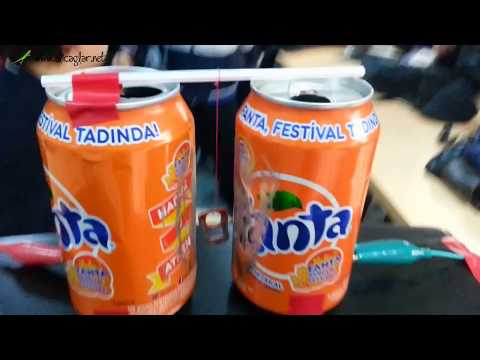

Kola kutuları arasına koyduğumuz kola kapağı elektrik yüklerini bir kutudan diğerine taşıyor.

Tıkır tıkır tıkır tıkır tıkır  tıkır tıkır tıkır tıkır  tıkır tıkır tıkır tıkır  tıkır tıkır tıkır tıkır  tıkır tıkır tıkır tıkır  tıkır tıkır …….


YouTube Preview Image



YouTube Preview Image






ÇOOOOOOOOOOK ÖNEMLİ

( ! Güvenlik önlemi almadan bu deney yapmayınız…)

  • Mutlaka güvenlik önlemi alınız.Neler yapabiliriz?
  • Çocukları, tv kablosundaki alternatif akımdan uzak tutabiliriz.
  • Kalp pili, duyma cihazları gibi sağlıkla ilgili cihaz taşıyanlar deneye gözlemci olarak katılabilir, deneye dahil etmeyebiliriz,
  • Tv kablosunun sağlam olduğundan, çarpılma riski taşımadığından emin olmak için kontrol edebiliriz,
  • Tv den başka cihazlarda olur mu? Bilmiyorum .Ama belki ,dikkatli olmak ve güvenlik önlemleri almak kaydıyla denenebilir.






GEREKENLER

  • Mini bir TV
  • Kola kutusu ( 2 adet )
  • Kola kutusu kapağı ( 1 adet )
  • İp ( birazcık)
  • Bağlantı kablosu ( 2 adet )
  • Kalem veya pipet (kutular arasına ipi asmak için-YALITKAN olsun da ne olursa olsun)
  • Bant ( kabloları ve alüminyum folyoyu sabitlemek için)
  • Alüminyum folyo ( tv ekranı genişliğinde)

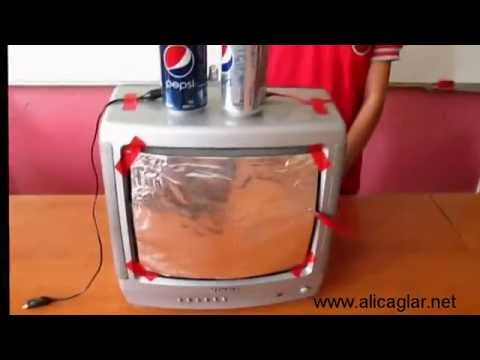

Televizyon ekranından alüminyum folyo ile yakalanan statik elektrik kablo ile kola kutusuna taşınıyor.Arada duran yüksüz kola kapağı bu yükler tarafından çekilir.Böylece yük kola kutusundan kola kapağına geçer.İşin içinde yerçekimi de var.Kapak tekrar itilir.İki kutu arasında deyim yerindeyse mekik dokuyarak yükleri taşır.İkinci kola kutusu yükle yüklendikten sonra tv kapatılırsa ikinci kutudan çıkan -videodaki siyah kablodan- statik elektrik hareket eder.

El ele tutan sınıftaki bütün öğrenciler , içlerinden birisinin bu kabloya -videoda siyah- değmesiyle birlikte küçük voltajlı -sivri sinek sokması gibi bir şey –  maruz kalır.Videoda elektriğin gücü denmesinin nedeni buydu 🙂 Yani bütün sınıf statik elektriğe maruz kalarak deneyerek ve yaşayarak statik elektriği öğreniyorlar…




NEDEN ?

Kutular arasında yük aktarımının nedeni…

1.TV ‘nin açılıp kapatılmasıyla, TV ekranında statik (durgun) elektrik oluşur.

2.Bu durgun elektrik, Alüminyum folyo tarafından toplanarak bir kablo aracılığıyla birinci kutuya aktarılır.

3.Başlangıçta Nötr olan kapak, birinci kutunun (-) yükleri tarafından çekilir…

4.Birinci kutu, kapağa (-) yüklerinden bir kısmını vererek kapağın da (-) yükle yüklenmesini sağlar.

5.Kapak ile kutu aynı yükle (-) yüklendiği için birbirini iter.

6.Eksi yükle yüklenmiş olan kapak birinci kutu tarafından itilir.

7.Başlangıçta nötr haldeki ikinci kutu kapağı kendisine çeker.

8.Kapak (-) yüklerinden bir kısmını ikinci kutuya aktarır.Kapaktaki yükler azalır.

Bu sırada :
__Birinci kutu; TV sürekli açılıp kapatıldığı için bol miktarda (-) yükle yüklenmiştir
__İkinci kutudaki statik elektrik öğrencilere geçer ve ikinci kutunun yükü azalır.

9.Kapak birinci kutu tarafından tekrar çekilir.Değdiği anda yük geçişi olur ve kapak (-) yükle yüklenir.

10.Kapak ile birinci kutu aynı yükle yüklendiği için birbirini iter…….


KISACA:

Kapak, kutular arasında bir kurye gibi çalışarak (-) yükleri birinci kutudan ikinci kutuya taşır.




SORUN ŞU OLABİLİR

  • Kola kutuları ve kapağın birbirine değeceği kısımların boyaları kazınmalıdır.
  • Tıkırdama miktarı az ise nedeni büyük ihtimalle; kutuların TV den uzak olmasıdır. Kutuları TV üzerine videodaki gibi sabitleyin.Tıklama miktarının arttığını göreceksiniz….
